Масляный насос коробки передач Т-170 и Б-170
Практический порядок снятия, разборки, контроля, сборки, стендовой регулировки и установки насоса системы смазки трансмиссии.
- Контроль зазоров
- Проверка клапана
- Стендовое испытание
- Подбор деталей узла
Основа материалаОперации, размеры, давление, производительность и температуры испытания перенесены из исходной технической инструкции без изменения нормативных значений.
Назначение инструкции
Материал относится к ремонту масляного насоса коробки передач тракторов Т-170 и Б-170. Насос снимают вместе с маслоприёмником через люк корпуса коробки передач. После ремонта узел необходимо проверить на отсутствие заедания, проконтролировать геометрию шестерённой части и отрегулировать на стенде.
Важно перед началом работДо снятия насоса масло из коробки передач должно быть слито. При разборке отмечайте взаимное положение шестерни и крышки, а детали насоса не раскомплектовывайте.
Снятие масляного насоса
- Слейте масло из коробки передач.
- Отсоедините отводящий маслопровод.

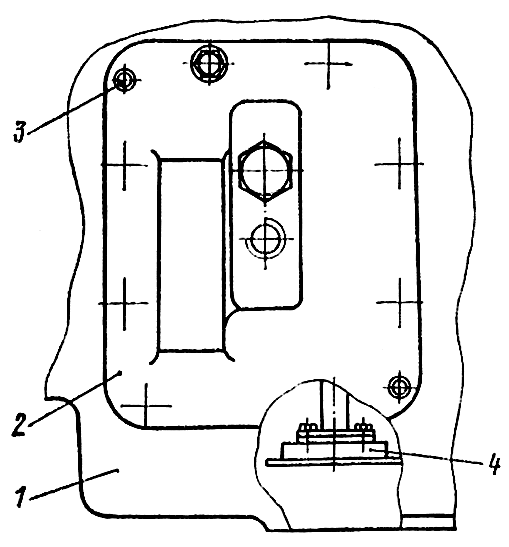

- Отверните восемь болтов крепления фланца насоса к корпусу коробки передач.
- Выньте масляный насос вместе с маслоприёмником из корпуса.
- Отверните болты крепления маслоприёмника и снимите его.
Разборка насоса

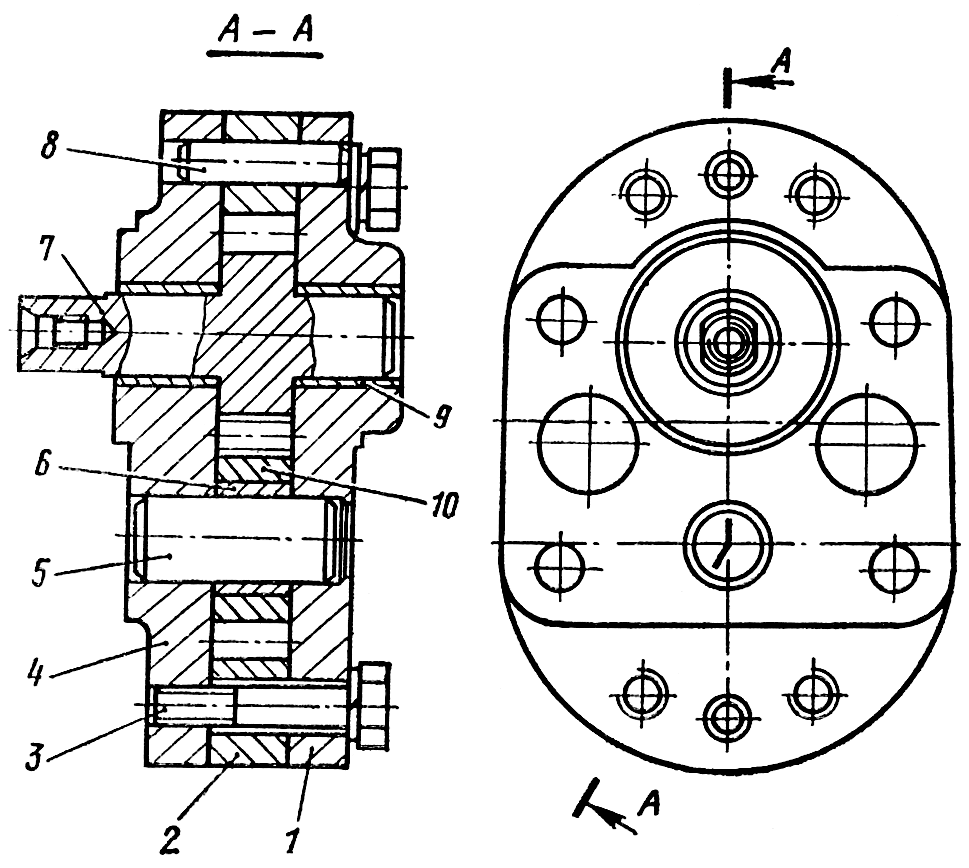

- Отверните глухую гайку 17, контргайку 16 и стержень 18. Извлеките пружину 21, шайбу 20 и клапан 15.
- Выверните восемь болтов крепления фланца 1 к корпусу 2 и снимите фланец.
- Расстопорите и выверните болт 9 из вала насоса. Снимите шестерню 6 и упорное кольцо 7.
- Отсоедините корпус 2 от насоса 4. Выверните четыре болта крепления крышек и разъедините крышки с корпусом.
- Отметьте взаимное положение шестерни 10 и крышки 1, затем снимите шестерни.
- Выпрессуйте ось ведомой шестерни. Втулки выпрессовывайте ступенчатой оправкой только при необходимости.
Технические требования и дефектовка
| Проверка | Требование | Действие |
|---|---|---|
| Положение торцов шестерён | Торцы ведомой и ведущей шестерён не должны утопать в корпусе более чем на 0,16 мм | Проверить до окончательной сборки |
| Диаметральный зазор | Между корпусом шестерён и вершиной зуба: не более 0,15 мм | При превышении выполнить дефектовку деталей |
| Вращение шестерён | Заклинивание и заедание не допускаются | Проверить проворачиванием вручную |
| Редукционный клапан | Клапан должен быть притёрт к гнезду 14; после притирки требуется кольцевая матовая полоса | Проверить прилегание по всей окружности |
| Валик собранного насоса | До заполнения маслом должен свободно проворачиваться от усилия руки за приводную шестерню | Заедание до стендового испытания устранить |
Запрещённый способ сборкиНе собирайте насос ударами по корпусу шестерён. Это требование прямо указано в исходной инструкции.
Сборка масляного насоса
- Запрессуйте в нижнюю крышку ось ведомой шестерни и установите ведомую шестерню с втулкой.
- Установите ведущую шестерню во втулку нижней крышки шлицевым валом наружу.
- Накройте шестерни корпусом, затем верхней крышкой. Запрессуйте два штифта и соедините узел болтами с пружинными шайбами.
- Положите на корпус прокладку, установите насос на штифты и закрепите болтами с шайбами.
- Установите упорное кольцо, приводную шестерню, шайбу и стопорную шайбу. Вверните болт и зафиксируйте его стопорной шайбой.
- Установите кольцо и фланец. Болты фланца устанавливайте с медными шайбами.
- Установите клапан, шайбу, пружину и вторую шайбу. Вверните стержень с гайкой и прокладками, затем пробку.
Стендовая регулировка и испытание
| Параметр | Норматив |
|---|---|
| Давление регулировки насоса | 750-850 кПа (7,5-8,5 кгс/см2) |
| Контрольное давление системы | 500 кПа (5 кгс/см2) |
| Частота вращения вала | 1050 мин-1 |
| Минимальная производительность | Не менее 22 л/мин |
| Испытание на масле И-12А | (30+/-10) °C |
| Испытание на моторном масле М8В | 50-70 °C |
Давление регулируют вращением стержня 18. После регулировки стержень контрят гайкой 16, устанавливают глухую гайку 17 и стопорят её проволокой.
Установка насоса
- Присоедините к насосу маслоприёмник.
- Смажьте прокладку лаком «Герметик» и положите её на фланец.
- Вставьте насос в люк корпуса коробки передач на установочные штифты.
- Закрепите насос за фланец к корпусу коробки передач.
- Присоедините отводящий маслопровод.
