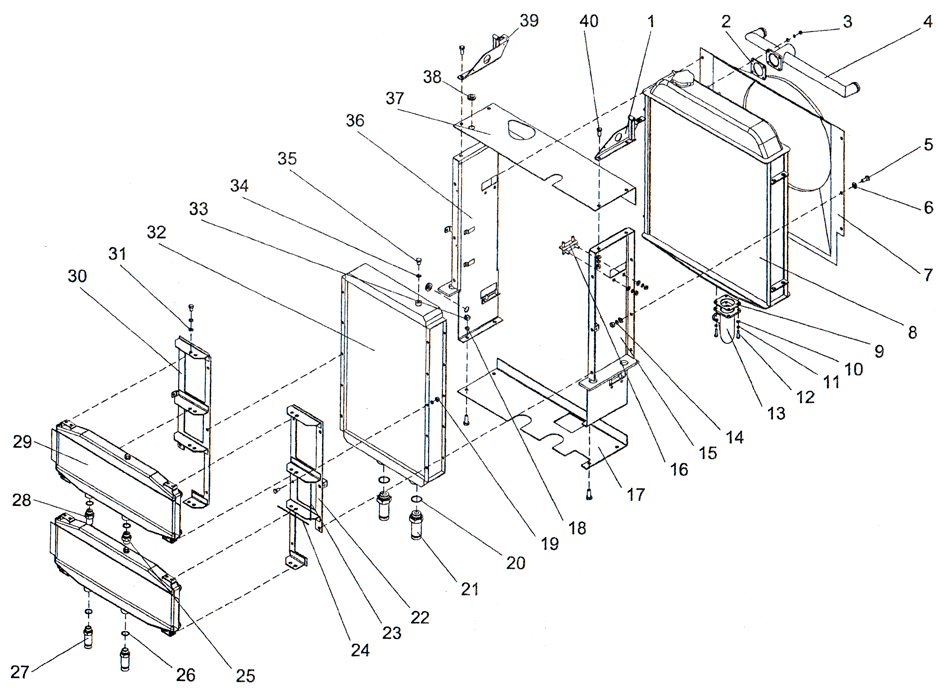

ПК46.33.01.000 Блок радиаторов ПК46
Поз.	Обозначение	Наименование	Кол.	Масса	Товар	Уточнить
1	ПК46.52.00.020-01	Стойка	1	0,8	Открыть ПК46.52.00.020-01 Открыть ПК46.52.00.020
2	ПК46.33.01.009	Прокладка	1	0,2	К товару
3		Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70	4	0,005	Уточнить
4	ПК46.33.01.020	Тройник	1	3,2	К товару
5		Болт M10-6g×25.58.019 (S16) ГОСТ 7798-70	28	0,028	Уточнить
6	ПК46.33.01.006	Шайба	6	0,007	К товару
7		Кожух вентилятора ПД-010.20.01.007	1	1,217	К товару
8		Радиатор водяной 130У.13.010-1 ТУ 23.46.1771.059-89Е	1	43,6	К товару
9	КБ11.33 03.003	Прокладка	1	0,2	Уточнить
10		Шайба С.8.02.019 ГОСТ 11371-78	8	0,001	Уточнить
11		Шайба 8.65Г.019 ГОСТ 6402-70	8	0,001	Уточнить
12		Болт M8-6g×30.58.019 (S13) ГОСТ 7798-70	4	0,017	Уточнить
13	КБ11.33.00.010	Труба	1	1,73	К товару
14		Шайба 10.65Г.019 ГОСТ 6402-70	40	0,002	Уточнить
15	ПК46.33.01.110	Кронштейн	1	10,3	К товару
16	ПК46.33.01.040	Кронштейн	2	0,2	К товару
17	ПК46.33.01.002	Короб	1	6,6	К товару
18		Шайба 12.65Г.019 ГОСТ 6402-70	14	0,003	Уточнить
19		Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70	24	0,01	Уточнить
20		Кольцо 045-049-25-2-2 ГОСТ 18829-73 / ГОСТ 9833-73	2	0,002	Уточнить
21	ПК46.10.12.001	Штуцер	2	1,0	К товару
22	ПК46.33.01.030-01	Кронштейн	1	3,8	Открыть ПК46.33.01.030-01 Открыть ПК46.33.01.030
23	ПК46.33.01.004	Уплотнитель	1	0,06	К товару
24	ПК46.33.01.004-01	Уплотнитель	1	0,1	Открыть ПК46.33.01.004-01 Открыть ПК46.33.01.004
25	ПК46.33.01.017	Штуцер	1	0,2	К товару
26	027.34.11.083	Прокладка	4	0,004	К товару
27	ПК46.14.00.001	Штуцер	2	1,0	К товару
28	ПК46.33.01.018	Штуцер	1	0,3	К товару
29		Радиатор масляный 50.09-151-03 ТУ 23.108-271-98	2	6,1	Уточнить
30	ПК46.33.01.030	Кронштейн	1	3,8	К товару
31		Шайба С.10.02.019 ГОСТ 11371-78	28	0,003	Уточнить
32		Радиатор масляный РМ-А120-1013017	1	23,0	К товару
33		Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70	14	0,015	Уточнить
34	ПК46.33.01.016	Прокладка	1	0,004	К товару
35	ПК46.33.01.015	Пробка	1	0,06	К товару
36	ПК46.33.01.120	Кронштейн	1	10,2	К товару
37	ПК46.33.01.003	Короб	1	6,5	К товару
38		Кольцо Д395А-0401269	2	0,008	Уточнить
39	ПК46.52.00.020	Стойка	1	0,8	К товару
40		Болт M12-6g×30.58.019 (S18) ГОСТ 7798-70	14	0,044	Уточнить
Общий вес, кг				130
