Установка электрических аппаратов управления

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в список.

Схема ↔ спецификация

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Каталог связан с товарами: 3 из 3 позиций ведут прямо в карточки запчастей.

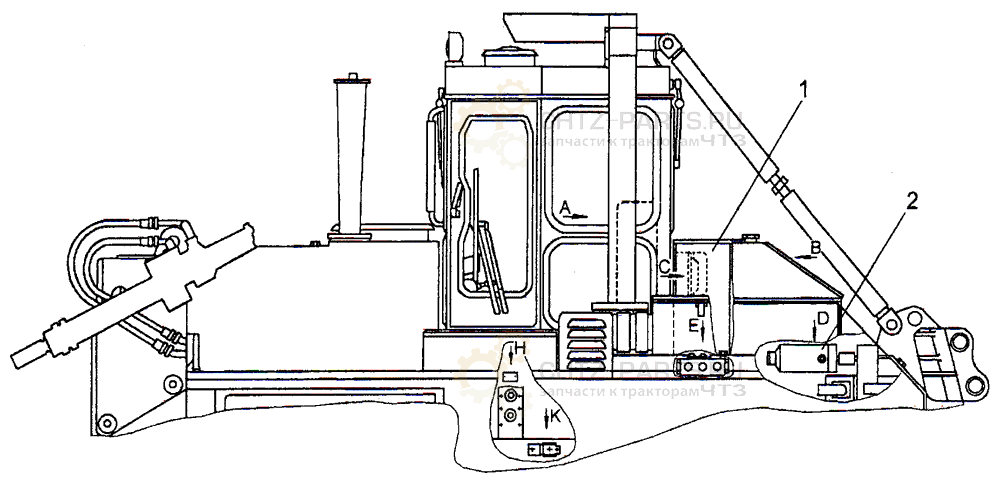

Установка электрических аппаратов управления ДЭТ-320
Поз.	Обозначение	Наименование	Кол.	Товар
-	749-82-6СП	Установка электрических аппаратов управления	-	К товару
1	749-82-156СП	Блок сопротивлений	1	К товару
2	749-82-163СП	Генератор ГП-6,5	1	Открыть 749-82-163СП Открыть ГП-6,5

Каталог связан с товарами: 17 из 17 позиций ведут прямо в карточки запчастей.

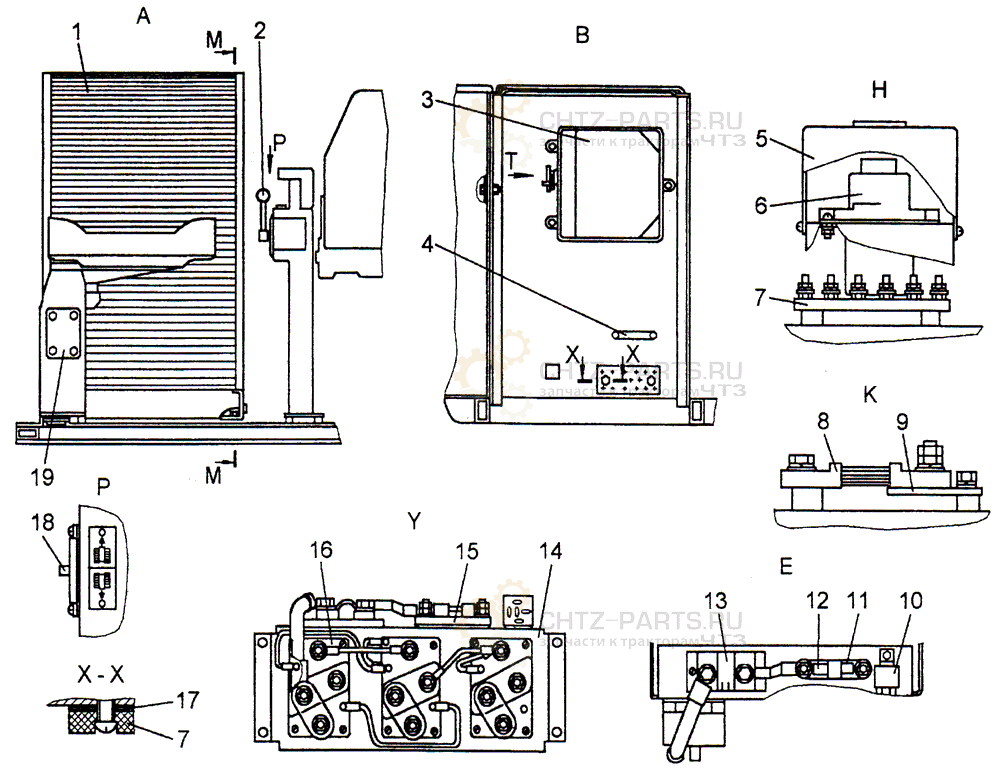

Поз.	Обозначение	Наименование	Кол.	Товар
1	749-82-145СП	Блок управления	1	К товару
2	749-82-115СП	Рукоятка	1	К товару
3	749-82-161СП	Контроллер КВ-30Г с приводом	1	К товару
4	-	Панель соединительная 17.3723000	1	К товару
5	749-88-177СП	Кожух	1	К товару
6	-	Контактор одноцепевой переключающий ТКС-611ДОД с соединительной шинкой	2	К товару
7	748-88-1010СП	Панель 2	2	К товару
8	-	Шунт ШС-75 1000-0,5	1	Уточнить
9	749-82-62	Планка	1	К товару
10	-	Реле 901.3704	1	К товару
11	-	Блок защиты БЗ-30УХЛ 30В	1	Уточнить
12	749-82-60	Плавкая вставка на 125А	1	К товару
13	-	Шунт Ш-180А вольтамперметра	1	К товару
14	749-82-93	Кронштейн	1	К товару
15	748-82-370	Прокладка	1	К товару
16	-	Контактор одноцепевой переключающий ТКС-411ДОД с соединительной шинкой	3	К товару
17	700-40-4387	Прокладка	1	К товару
18	749-82-132СП	Переключатель (универсальный переключатель УП5111-С23МЗ с револьверной рукояткой и установочными винтами L=25mm)	1	К товару
19	748-82-455	Крышка	1	К товару

Каталог связан с товарами: 11 из 11 позиций ведут прямо в карточки запчастей.

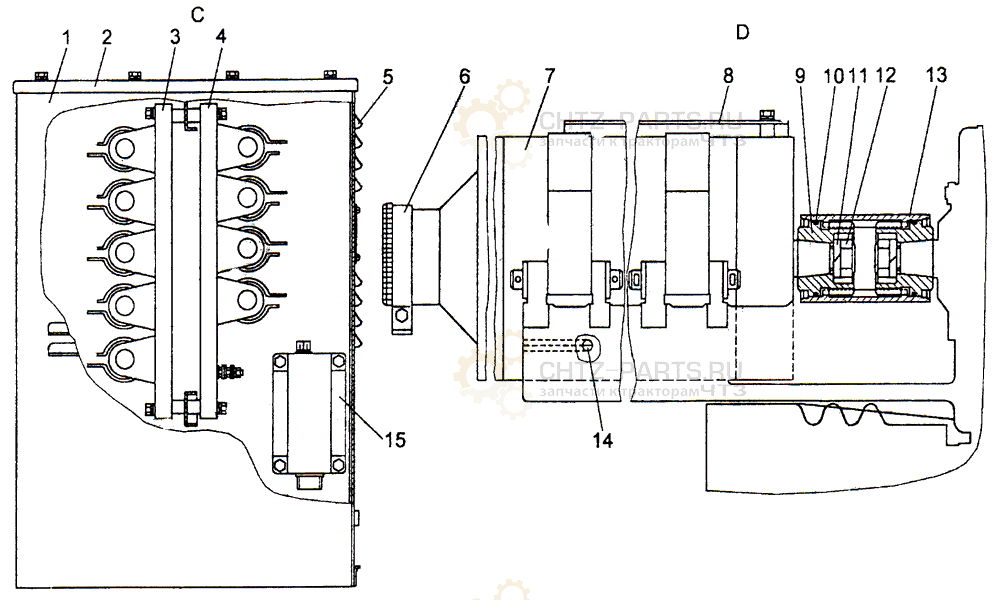

Поз.	Обозначение	Наименование	Кол.	Товар
1	749-82-157СП	Каркас	1	К товару
2	749-82-92	Крышка	1	К товару
3	-	Блок с сопротивлениями БС-63ВУ2	1	Уточнить
4	-	Блок с сопротивлениями БС-63Б	1	Уточнить
5	749-82-158СП	Крышка	1	К товару
6	749-82-167СП	Сетка защитная	1	К товару
7	-	Генератор ГП-6,5	1	К товару
8	309-55-4	Щиток охлаждения генератора	1	К товару
9	3308-233-2	Втулка	1	К товару
10	358.48.054	Кольцо уплотнительное	2	К товару
11	-	Шайба 18 OT 65Γ 09	1	Уточнить
12	351-14	Гайка M18×1,5	1	К товару
13	3308-235-2	Муфта	1	К товару
14	700-32-2038	Штифт	1	К товару
15	-	Регулятор PH-116	1	Уточнить
