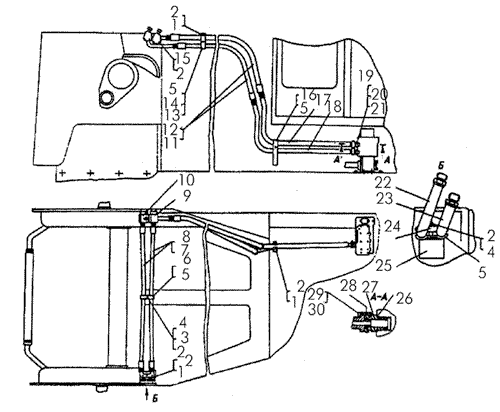

Установка передних трубопроводов Т-170
Поз.	Наименование	Артикул	Кол-во в сборке	Товар	Уточнить
0	Установка передних трубопроводов	50-26-45СП	1	К товару
1	Болт	М12Х25.58.019	5	Уточнить
2	Шайба	12ОТ65Г09	12	Уточнить
3	Болт	М12Х45.58.019	7	Уточнить
4	Гайка	3011	4	К товару
5	Прижим 50-60-230		5	К товару
6	Втулка	41832	1	К товару
7	Рукав 16	50-26-485-04СП	2	К товару
8	Рукав 16 для тропиков	50-26-485-05СП	2	К товару
9	Корпус	50-26-450СП	1	К товару
10	Корпус	50-26-451СП	1	К товару
11	Рукав 50-26-487-02СП Ø 25 мм, L =1160 мм		2	К товару
12	Рукав 25 для тропиков	50-26-487-03СП	2	К товару
13	Кронштейн	50-26-72	1	К товару
14	Болт	28648	1	К товару
15	Болт	М12Х55.58.019	4	Уточнить
16	Кронштейн	50-26-212СП	1	К товару
17	Труба	50-26-259СП	1	К товару
18	Труба	50-26-259-01СП	1	К товару
19	Шайба 16ОТ65Г09		1	К товару
20	Болт 28417		1	К товару
21	Гайка	700-30-2417	1	К товару
22	Труба	50-26-452СП	1	К товару
23	Труба	50-26-452-01СП	1	К товару
24	Планка	50-26-284	1	К товару
25	Кронштейн	50-26-440СП	1	К товару
26	Кольцо 46764		2	К товару
27	Штуцер	18-26-561	2	К товару
28	Кольцо 46856		2	К товару
29	Планка	18-26-237-01	2	К товару
30	Планка	18-26-237-02	2	К товару
