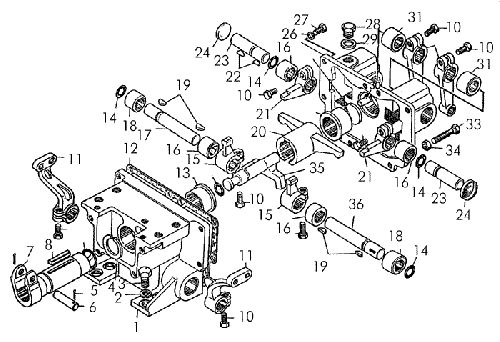

Механизм управления поворотом Т-170
Поз.	Наименование	Артикул	Кол-во в сборке	Товар	Уточнить
0	Корпус	24-13-102СП	1	К товару
0	Корпус	24-13-103СП	1	К товару
0	Крышка	24-13-104СП	1	К товару
0	Механизм управления поворотом 50-13-5СП		1	К товару
1	Корпус	24-13-3	1	К товару
2	Шайба 16ОТ65Г09		4	К товару
3	Болт	700-28-2621	4	Открыть 700-28-2621 Открыть 2621
4	Кольцо	18-17-87	1	К товару
5	Шплинт	2,5Х25	2	Уточнить
6	Палец	35-13-30	1	К товару
7	Валик 24-13-105СП		1	К товару
8	Шпонка	700-34-2048	1	К товару
9	Кольцо 038-046-46-2-2		1	К товару
10	Болт	М10Х25.58.019	6	Уточнить
11	Рычаг	50-13-29	2	К товару
12	Прокладка 700-40-3114		1	К товару
13	Втулка 35-13-16-1		2	К товару
14	Кольцо 020-025-30-2-2		5	К товару
15	Рычаг 50-13-2		2	К товару
16	Втулка 50-15-22		2	К товару
17	Валик 24-13-21		1	К товару
18	Втулка	50-13-56	2	К товару
19	Шпонка	34128	4	К товару
20	Рычаг 35-13-9		1	К товару
21	Рычаг 35-13-11-1		1	К товару
22	Шпонка	700-34-2040	4	К товару
23	Валик 24-13-18		2	К товару
24	Заглушка	13410	2	К товару
25	Заглушка	18-17-9	1	К товару
26	Крышка	24-13-4	1	К товару
27	Шайба	10ОТ65Г09	6	Уточнить
28	Пробка 2621		1	К товару
29	Прокладка	700-40-7114	1	К товару
30	Штифт	700-32-2198	2	К товару
31	Втулка	50-13-26	2	К товару
32	Рычаг	18-17-29-1	2	К товару
33	Болт	700-28-2381	2	К товару
34	Гайка	М10Х6.019	2	Уточнить
35	Рычаг 50-13-101СП		1	К товару
36	Валик 24-13-20		1	К товару
