Схема расположения подшипников на тракторе с механической трансмиссией Т10М Б10М в Магнитогорске

/

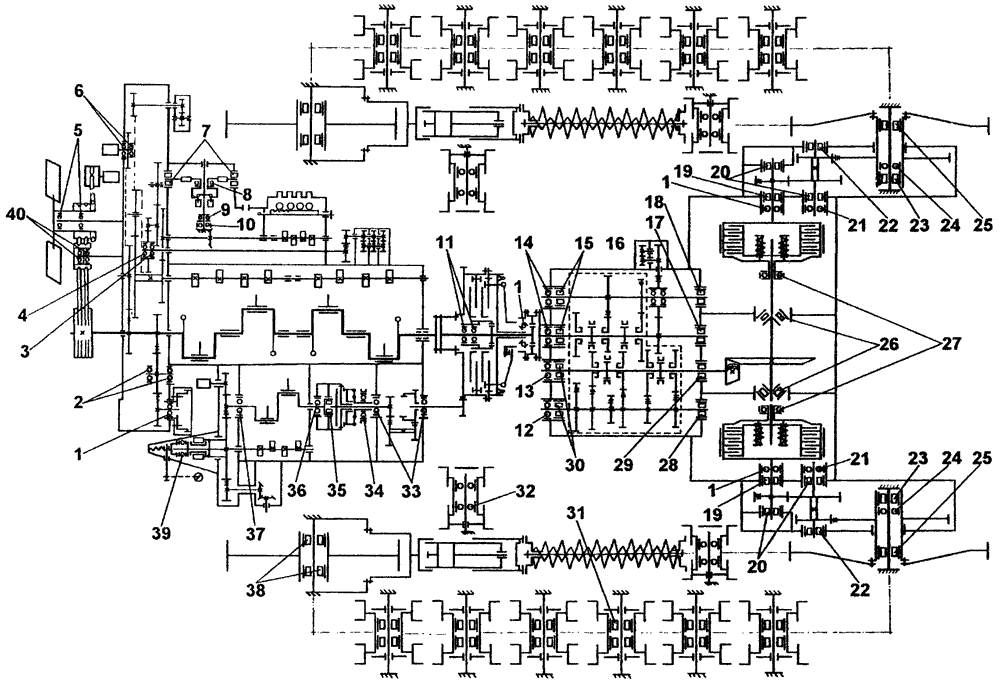

Схема расположения подшипников на тракторе Т10М с механической трансмиссией
Позиция на рис.Обозначение подшипникаТип подшипникаРазмеры, ммМасса, кг
1118Шариковый радиальный однорядный90x140x241,2
2407Шариковый радиальный однорядный35x100x250,923
3307Шариковый радиальный однорядный35x80x210,434
4308Шариковый радиальный однорядный40x90x230,635
5306Шариковый радиальный однорядный30x72x190,339
6304АШариковый радиальный однорядный20x52x150,148
7941/15Роликовый игольчатый с одним наружным штампованным кольцом15x20x120,04
88205Шариковый радиальный одинарный25x47x150,111
98104Шариковый упорный однорядный20x35x100,039
10203Шариковый радиальный однорядный17x40x120,065
11180308УС9
180308У1С9Ш
Шариковый радиальный однорядный с уплотнением40x90x230,629
12311АШариковый радиальный однорядный55x120x291,35
13170311А1Шариковый радиальный однорядный55x120x291,42
14312АШариковый радиальный однорядный60x130x311,71
152312КМРоликовый радиальный с короткими цилиндрическими роликами60x130x311,77
16111Шариковый радиальный однорядный55x90x180,39
17402311КРоликовый радиальный с короткими цилиндрическими роликами55x120x291,42
18402411КМУРоликовый радиальный с короткими цилиндрическими роликами50x14x332,53
1970-32315К1МРоликовый радиальный с короткими цилиндрическими роликами75x160x373,543
2070-32612К1МРоликовый радиальный с короткими цилиндрическими роликами60x130x462,86
21213Шариковый радиальный однорядный65x120x230,983
2270-32417МРоликовый радиальный с короткими цилиндрическими роликами85x210x529,9
2370-2228КМРоликовый радиальный с короткими цилиндрическими роликами140x250x422,28
24228АШариковый радиальный однорядный140x25x429,60
252224КМРоликовый радиальный с короткими цилиндрическими роликами120x215x405,81
267516АРоликовый конический однорядный80x140x35,52,12
2746120
120
Шариковый радиальноупорный однорядный100x150x241,28
28402611КМУРоликовый радиальный с короткими цилиндрическими роликами55x120x432,16
2960-402715КМРоликовый радиальный с короткими цилиндрическими роликами75x160x373,55
302311К1МРоликовый радиальный с короткими цилиндрическими роликами85x120x291,42
31954712К8Роликовый радиальный с короткими цилиндрическими роликами60x120x432,63
32311Шариковый радиальный однорядный55x120x291,35
33208 208КШариковый радиальный однорядный40x80x180,359
341000S09Шариковый радиальный однорядный45x68x120,121
353K20x34x24,3E
45804
Роликовый радиальный с длинными цилиндрическими роликами20x34x250,066
Схема расположения подшипников на тракторе с механической трансмиссией
