Установка отопителя AIRTRONIC D4 трактора с гидромеханической трансмиссией

/
с НДС 20%

Описание

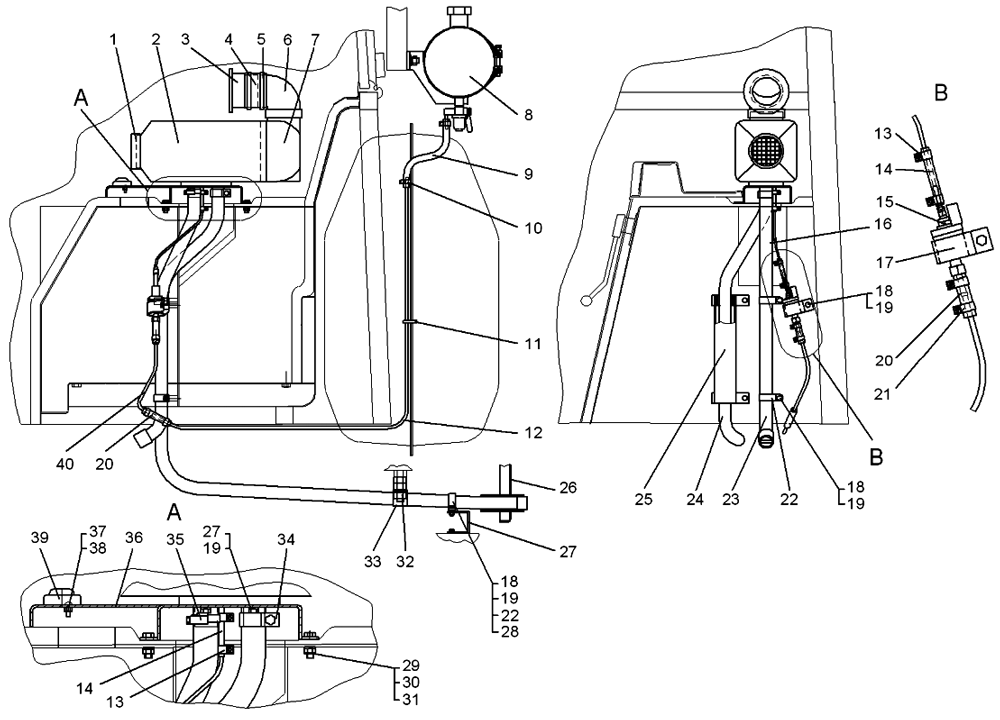

Установка отопителя AIRTRONIC D4 для трактора Т10М с гидромеханической трансмиссией
#	Номер запчасти	Наименование детали	Кол-во в сборке
	700-07-1012СП	Установка отопителя «AIRTRONICD4» (для трактора с гидромеханической трансмиссией)	1
1	25 1552 05 01 00 ¹	Решетка ∅75	1
2	25 2114 05 00 00	Отопитель «AIRTRONIC D4»	1
3	330 31 311 ¹	Дифузор ∅75	1
4	-	Рукав гибкий ∅75 (L=50мм) ¹	1
5	-	Хомут червячный SGT 70-90/9 ¹	2
6	25 1482 89 00 05 ¹	Угольник 90° ∅75	1
7	22 1000 01 00 22 ¹	Кожух 90° ∅75	1
8	700-07-18СП	Установка топливного бачка	1
9	700-07-318	Рукав	1
10	-	Хомут Gemi 14 ¹	2
11	-	Хомут пластмассовый ¹	1
12	700-07-317	Трубка	1
13	-	Хомут Gemi 9 ¹	4
14	-	Топливный шланг 3,5Х3 dBH="1,5 мм (L=70mm) ¹	2
15	22 4518 01 24V ¹	Дозировочный насос	1
16	-	Топливная трубка d=1,5 мм (L=300mm) ¹	1
17	22 1000 50 04 00 ¹	Хомут ЕРОМ 5 DE	1
18	-	Болт M6-6g×16.88.35.019	6
19	-	Шайба 6Т 65Г 09	10
20	-	Топливный шланг 3,5x3 d=5мм (L=70mm) ¹	2
21	-	Хомут Gemi 11 ¹	4
22	-	Хомут RS 1-28 ¹	3
23	-	Патрубок сгорания воздуха с наконечником (L=630мм) ¹	1
24	-	Г азоотводящая трубка с наконечником (L=1450мм) ¹	1
25	700-07-271СП	Короб	1
26	700-07-272СП	Щиток	1
27	700-07-341	Кронштейн	1
28	-	Гайка М6-7Н.6.019	5
29	-	Гайка М8-7Н.6.019	4
30	-	Шайба 8Т 65Г 09	4
31	31386	Шайба	4
32	-	Гайка М16-7Н.6.019	3
33	700-41-3022	Хомут	1
34	-	Хомут STABIL 26-28 ¹	1
35	-	Хомут червячный SGT 20-32/9 ¹	1
36	700-07-259СП	Кронштейн	1
37	-	Винт В.М3-6g×16.58.016	1
38	-	Гайка МЗ-6Н.6.016	1
39	22 1000 32 07 00 ¹	Мини-регулятор «AIRTRONIC D4» 12V/24V	1
40	-	Топливная трубка 6х2 d=2 мм (L=370mm) ¹	2
¹ Из комплекта отопителя «AIRTRONIC D4».
