Тележки гусениц на Т10М / Б10М

/
с НДС 22%

Описание

Каталог связан с товарами: 40 из 41 позиций ведут прямо в карточки запчастей.

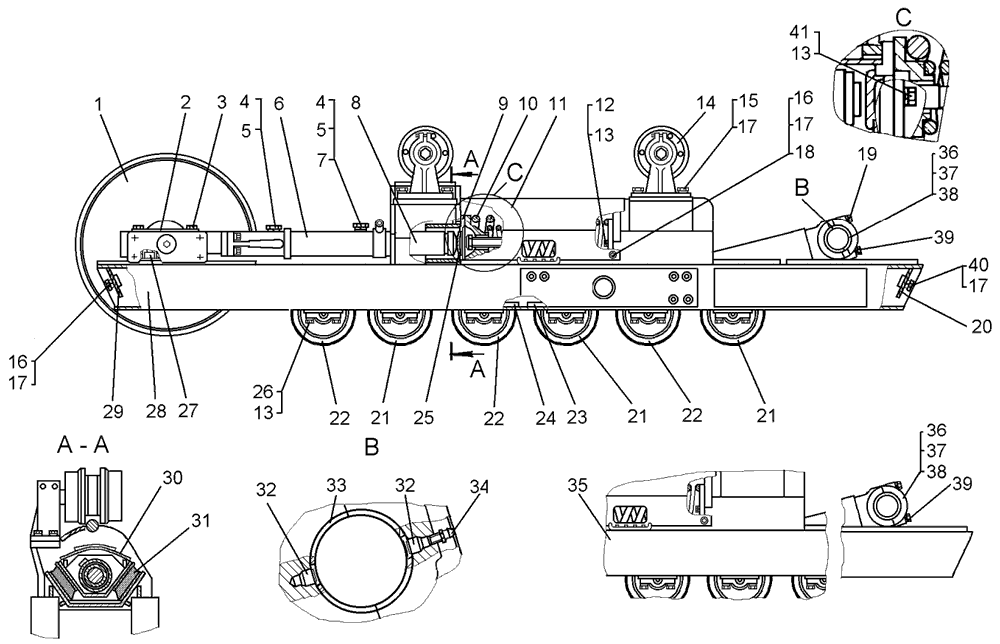

Тележки гусениц на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар	Уточнить
-	50-21-392-01СП ¹	Тележка (правая)	1	К товару
-	50-21-393-01СП ¹	Тележка (левая)	1	К товару
-	50-21-400-03СП ²	Тележка (правая)	1	К товару
-	50-21-401-03СП ²	Тележка (левая)	1	К товару
-	48-21-156СП ³	Тележка (правая)	1	К товару
-	48-21-157СП ³	Тележка (левая)	1	К товару
-	48-21-156-02СП ⁴	Тележка (правая)	1	К товару
-	48-21-157-02СП ⁴	Тележка (левая)	1	К товару
1	50-21-306-05СП 50-21-305-05СП	Колесо натяжное (правое) Колесо натяжное (левое)	1 1	Открыть 50-21-306-05СП Открыть 50-21-305-05СП
2	50-21-238	Крышка	2	К товару
3	700-28-2622	Болт	4	К товару
4	60-21-8	Стопор	1 ¹; 2	К товару
5	-	Шайба 16 ОТ 65Г 09	2	Уточнить
6	50-21-385СП ² 20-21-135СП ^{3, 4}	Проставка	1	Открыть 50-21-385СП Открыть 20-21-135СП
7	31477	Шайба	1	К товару
8	50-21-420СП	Механизм натяжения	1	К товару
9	24-21-150СП	Фланец	1	К товару
10	20-21-132СП	Механизм сдавания	1	К товару
11	64-21-147	Щиток	1	К товару
12	-	Болт М20×50.88.35.019	4	Уточнить
13	-	Шайба 20 ОТ 65Г 09	32 ¹ 36 ² 40 ^{3, 4}	Уточнить
14	50-21-416СП	Каток поддерживающий	2	К товару
15	28234 28234-01	Болт	8	Открыть 28234 Открыть 28234-01
16	-	Болт М12-6g×30.58.019	4	Уточнить
17	-	Шайба 12 ОТ 65Г 09	8	Уточнить
18	31372	Шайба	4	К товару
19	-	Шайба 30 65Г 09	4	Уточнить
20	50-21-253	Крышка	2	К товару
21	Кат-21-169СП-Б 24-21-169СП	Каток однобортный	3 ^{1, 2} 4 ^{3, 4}	Открыть Кат-21-169СП-Б Открыть 24-21-169СП
22	Кат-21-170СП-Б 24-21-170СП	Каток двубортный	2 ¹ 3	Открыть Кат-21-170СП-Б Открыть 24-21-170СП
23	50-21-162 50-21-267	Планка	2 ¹, 4 ^{3, 4} 2 ²	Открыть 50-21-162 Открыть 50-21-267
24	50-21-163	Планка	2	К товару
25	35-21-34	Упор	1	К товару
26	700-28-2625	Болт	20 ¹; 24 ² 28 ^{3, 4}	К товару
27	50-21-396СП	Плита	2	К товару
28	50-21-390-02СП ¹50-21-391-02СП ¹ 50-21-398-04СП ² 50-21-399-04СП ²	Рама тележки(правая) Рама тележки(левая) Рама тележки(правая) Рама тележки(левая)	1 1 1 1	Открыть 50-21-398-04СП Открыть 50-21-399-04СП Открыть 50-21-390-02СП
29	50-21-254	Крышка	2	К товару
30	50-21-388СП	Упор	1	К товару
31	700-40-8757СП	Амортизатор	2	К товару
32	50-21-272	Фиксатор	2	К товару
33	50-21-273	Вкладыш	2	К товару
34	-	Масленка 1.3.Ц6	1	Уточнить
35	48-21-154-01СП ³ 48-21-155-01СП ³ 48-21-154-03СП ⁴ 48-21-155-03СП ⁴	Рама тележки(правая) Рама тележки(левая) Рама тележки(правая) Рама тележки(левая)	1 1 1 1	Открыть 48-21-154-01СП Открыть 48-21-155-01СП Открыть 48-21-154-03СП Открыть 48-21-155-03СП
36	50-21-115	Крышка пяты	1	К товару
37	700-32-2207	Штифт	1	К товару
38	700-32-2206	Штифт	1	К товару
39	700-28-2296	Болт	4	К товару
40	-	Болт М12-6g×25.58.019	4	Уточнить
41	-	Болт М20-6g×40.58.019	2	Уточнить
¹ Для пятикатковой тележки с усиленной рамой под установку бульдозерного оборудования. ² Для шестикатковой тележки с усиленной рамой под установку бульдозерного оборудования. ³ Для семикатковой тележки. ⁴ Для семикатковой тележки с усиленной рамой под установку бульдозерного оборудования.

Связанная энциклопедия ЧТЗ

Дефектовка ходовой Б10М

Схема тележек связывает рамы, катки, крепёж и соседние детали. При уводе, стуке или неравномерном износе проверяйте обе стороны ходовой совместно.
