Фланец ведущий на Т10М / Б10М

/
с НДС 22%

Описание

Каталог связан с товарами: 21 из 22 позиций ведут прямо в карточки запчастей.

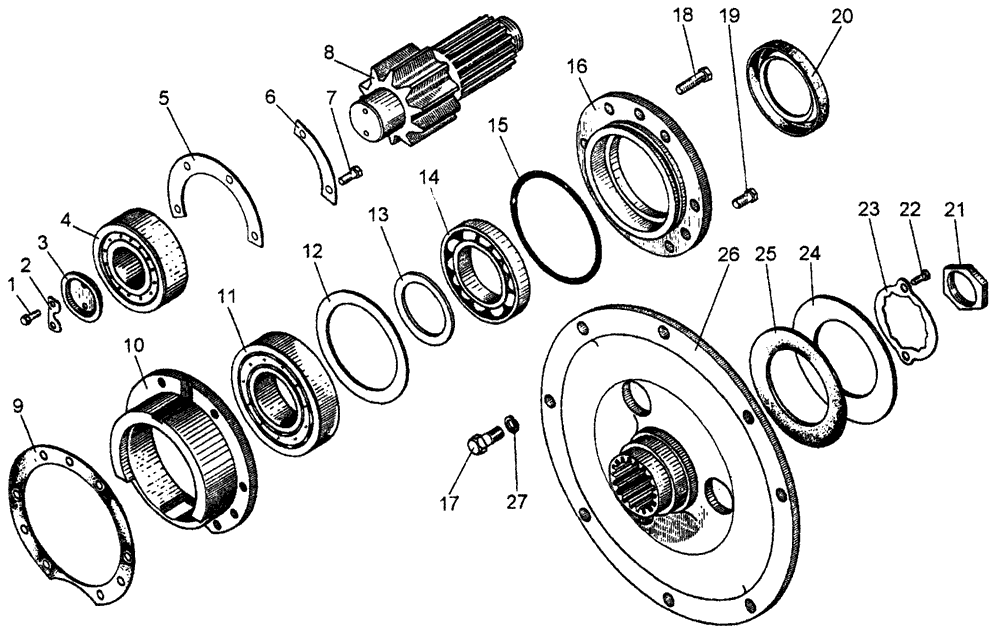

Фланец ведущий на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар	Уточнить
-	50-19-143СП	Фланец ведущий	1	К товару
1	-	Болт М8-6g×20.88.35.019 ¹	2	Уточнить
2	700-31-2499 ¹	Пластина стопорная	1	К товару
3	60-19-40 ¹	Фиксатор	1	К товару
4	-	Подшипник 70-32612К1М ¹	2	К товару
5	50-19-177 ¹	Фиксатор	1	К товару
6	700-31-2498 ¹	Пластина стопорная	1	К товару
7	-	Болт М10-6g×25.58.019 ¹	8	Уточнить
8	50-19-150 50-19-150-01	Шестерня	1	Открыть 50-19-150 Открыть 50-19-150-01
9	700-40-7116 ¹	Прокладка	1	К товару
10	50-19-147	Корпус подшипника	1	К товару
11	-	Подшипник 70-32315К1М	1	К товару
12	50-19-151	Кольцо	1	К товару
13	50-19-155	Кольцо	1	К товару
14	-	Подшипник 118	1	К товару
15	-	Кольцо 140-150-58-2-2	1	К товару
16	50-19-146	Крышка	1	К товару
17	700-28-2621 ¹	Болт	8	К товару
18	-	Болт М12-6g×50.58.019 ¹	10	Уточнить
19	-	Болт М12-6g ×25.58.019	2	Уточнить
20	-	Манжета 2.1-100×125-4 Манжета DIN 3761 BAUMSLX7 100×125-12 (арт.521012) ²	1	Уточнить
21	700-30-2301	Гайка	1	К товару
22	-	Болт М8-6g ×16.58.019	2	Уточнить
23	50-19-154	Фиксатор	1	К товару
24	50-19-153	Кольцо	1	К товару
25	700-40-7108	Кольцо	1	К товару
26	50-19-144	Фланец	1	К товару
27	-	Шайба 16 ОТ 65Г 09 ¹	31	Уточнить
¹ Входит в 20-19-4-01СП; 20-19-5-01СП; 50-19-141-06СП; 50-19-142-06СП. Бортовой редуктор. ² Для экспорта.
