Гидравлическая система питания, управления и смазки гидромеханической трансмиссии на Т10М / Б10М

/
с НДС 22%

Описание

Каталог связан с товарами: 32 из 36 позиций ведут прямо в карточки запчастей.

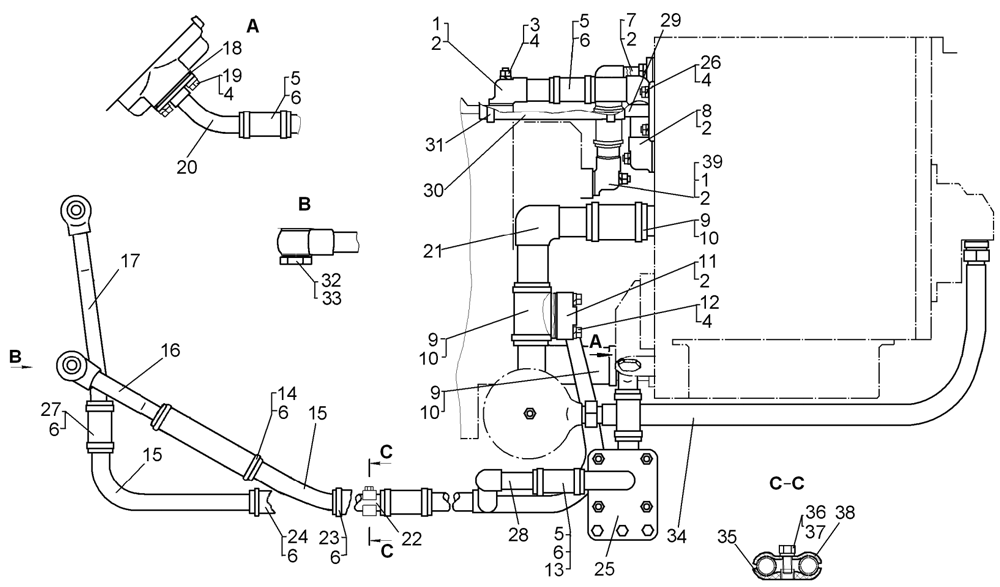

Гидравлическая система питания, управления и смазки гидромеханической трансмиссии на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар	Уточнить
	64-60-1-01СП 64-60-11-01СП ¹	Гидравлическая система питания, управления и смазки гидромеханической трансмиссии	1	Уточнить
1	64-60-107СП 64-60-199СП ¹	Труба	2 1	Открыть 64-60-107СП Открыть 64-60-199СП
2	700-40-6515	Прокладка	4	К товару
3	-	Гайка М10-7Н.6.019	2	Уточнить
4	-	Шайба 10 ОТ 65Г 09	17	Уточнить
5	700-40-5967	Рукав	8	К товару
6	700-41-2224СП -	Хомут Хомут червячный 32-50/12 W2 ²	24	Открыть 700-41-2224СП Открыть 32-50/12
7	64-60-109СП 64-60-170СП ¹	Труба	1	Открыть 64-60-109СП Открыть 64-60-170СП
8	64-60-1ОЗСП	Труба	1	Уточнить
9	700-40-3552	Рукав	2	К товару
10	37-26-139СП -	Хомут Хомут червячный 50-70/12 W2 ²	6	Открыть 37-26-139СП Открыть 50-70/12
11	64-60-189СП	Труба	1	К товару
12		Болт M10-6g×55.58.019	6	Уточнить
13	700-46 2303-02 ¹	Рукав	1	Уточнить
14	700-46-2362	Рукав	1	К товару
15	64-60-138	Труба	2	К товару
16	64-60-204СП	Труба	1	К товару
17	64-60-187СП 64-60-142 ¹	Труба	1	Открыть 64-60-187СП Открыть 64-60-142
18	700-40-7594	Прокладка	3	К товару
19		Болт М10-6g×25.58.019	7	Уточнить
20	64-60-1 0801	Труба	1	К товару
21	62-60-116СП 64-26-276СП ¹	Труба Угольник	1 1	Открыть 62-60-116СП Открыть 64-26-276СП
22	64-60-1-05	Труба	2, 1	К товару
23	700-46-2303-02 700-40-3552-01 ¹	Рукав	1	Открыть 700-46-2303-02 Открыть 700-40-3552-01 Открыть 700-40-3552
24	700-46-2234	Рукав	1	К товару
25	64-60-106СП	Фильтр	1	К товару
26	700-30-2099	Гайка	2	К товару
27	700-46-2142	Рукав	1	К товару
28	64-60-114СП	Труба	1	К товару
29	64-60-264СП	Труба	1	К товару
30	700-40-3487 700-40-9645 ¹	Рукав	1	Открыть 700-40-3487 Открыть 700-40-9645
31	700-41-2228СП -	Хомут Хомут червячный 20-32/12 W2 ²	2	Открыть 700-41-2228СП Открыть 20-32/12
32	700-41-2575	Штуцер	2	К товару
33	261164	Кольцо	4	К товару
34	50-26-486-02СП 50-26-486-03СП ³ 50-26-486-08СП ¹ 50-26-486-09СП ^{1, 3}	Рукав	2	Открыть 50-26-486-02СП Открыть 50-26-486-03СП Открыть 50-26-486-08СП Открыть 50-26-486-09СП
35	700-40-3137	Прокладка	2	К товару
36	-	Болт M10-6g×30.58.019	2	Уточнить
37	31308	Шайба	4	К товару
38	50-60-230	Прижим	2	К товару
39	64-60-107СП ¹	Труба	1	К товару
¹ Для болотоходного трактора. ² Для тропиков, экспорта. ³ Для тропиков.
