Механизм проворачивания коленчатого вала пускового двигателя на Т10М / Б10М

Механизм проворачивания коленчатого вала пускового двигателя

/
с НДС 22%

Описание

Каталог связан с товарами: 21 из 22 позиций ведут прямо в карточки запчастей.

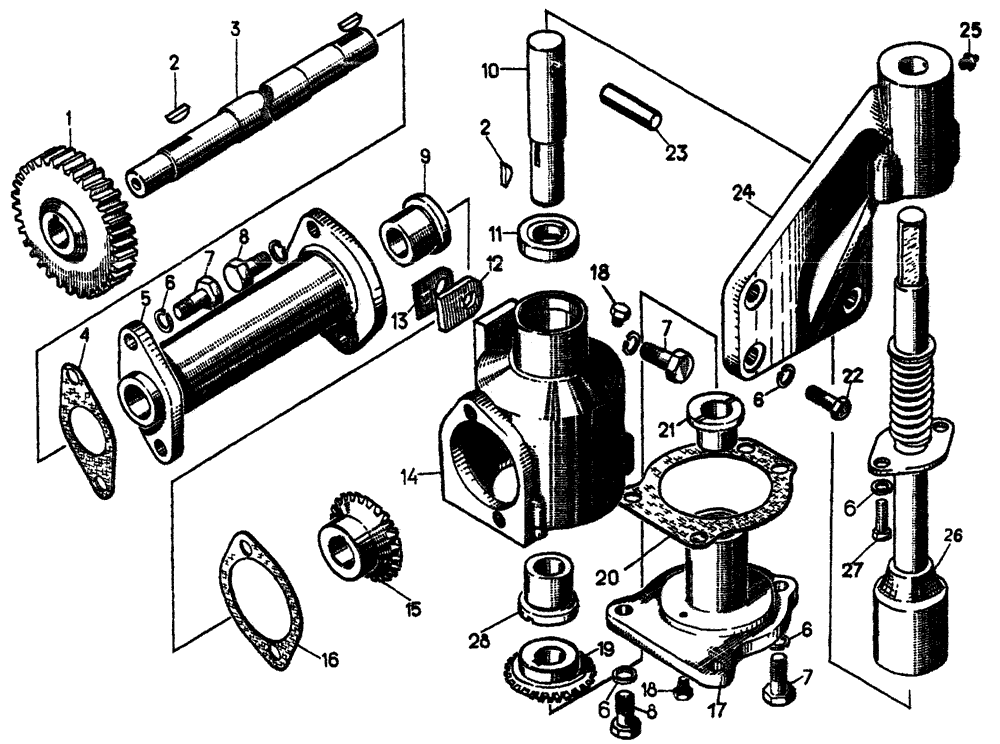

Механизм проворачивания коленчатого вала пускового двигателя на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар	Уточнить
1	17-01-22	Шестерня	1	К товару
2	34126	Шпонка	2	К товару
3	17-74-257	Валик	1	К товару
4	700-40-6763	Прокладка	1	К товару
5	17-74-284 ¹	Кронштейн	1	К товару
6	-	Шайба 10 ОТ 65Г 09	6	Уточнить
7	-	Болт М10x25.58.019	5	Уточнить
8	-	Болт М10x20.58.019	1	Уточнить
9	17-74-283 ¹	Втулка	1	К товару
10	17-74-282-01 ²	Валик	1	К товару
11	-	Манжета 2.2-22x40-2 ²	1	Уточнить
12	700-40-3110	Прокладка	1	К товару
13	700-40-3109	Прокладка	10	К товару
14	17-74-280-01 ²	Корпус	1	К товару
15	74116	Шестерня	1	К товару
16	40957	Прокладка	1	К товару
17	74120 ²	Опора	1	К товару
18	371-01 ²	Пробка	2	К товару
19	74123	Шестерня	1	К товару
20	40956 ²	Прокладка	1	К товару
21	74121-1 ²	Втулка	1	К товару
22	-	Болт М10x30.58.019	4	Уточнить
23	74124 ²	Палец	1	К товару
24	51-74-1	Кронштейн	1	К товару
25	-	Масленка 1.3.Ц6	1	Уточнить
26	16-74-101СП	Валик	1	К товару
27	-	Болт М10x22.58.019	2	Уточнить
28	17-74-283-01 ²	Втулка	1	Открыть 17-74-283-01 Открыть 17-74-283
¹ Заказывать комплект 17-74-198СП
² Заказывать комплект 17-74-210СП
