Муфта сцепления пускового двигателя на Т10М / Б10М

/
с НДС 22%

Описание

Каталог связан с товарами: 36 из 37 позиций ведут прямо в карточки запчастей.

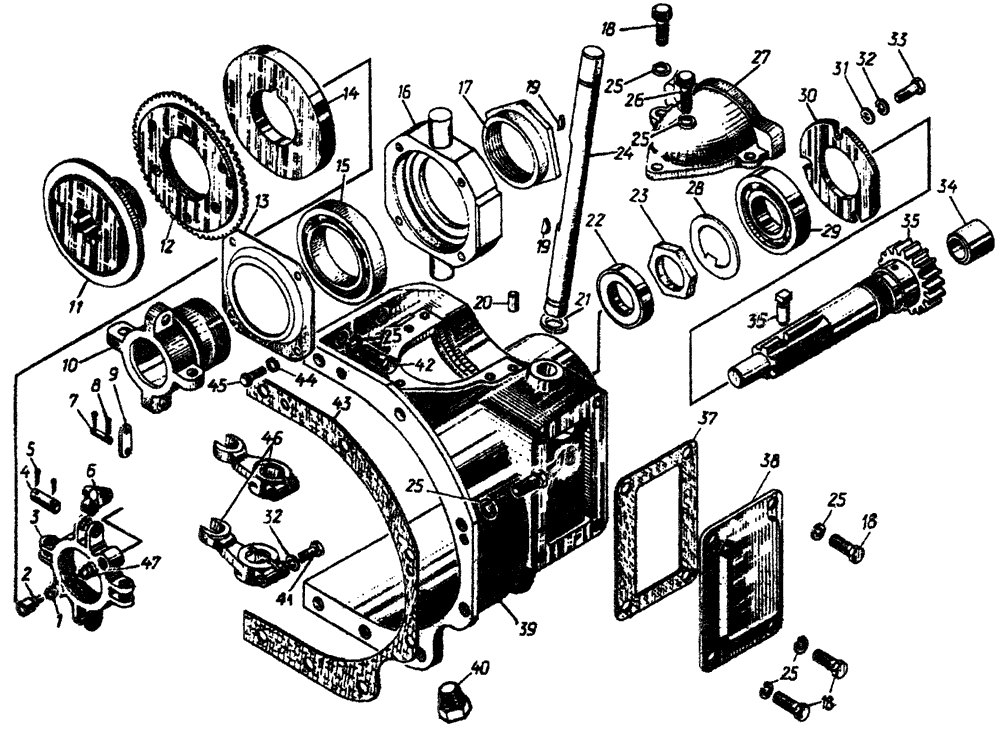

Муфта сцепления ПД на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар	Уточнить
-	17-73-7СП	Муфта сцепления	1	К товару
1	3874	Пружина	1	К товару
2	7316	Защелка	1	К товару
3	17-73-57	Крестовина	1	К товару
4	7312	Палец	4	К товару
5	-	Шплинт 2,5×16.019	8	Уточнить
6	7311-1	Кулачок	4	К товару
7	7314	Палец	8	К товару
8	-	Шплинт 2×12.019	16	Уточнить
9	7313	Серьга	8	К товару
10	17-73-54	Муфта	1	К товару
11	736	Диск неподвижный	1	К товару
12	17-73-139СП	Диск	1	К товару
13	17-73-53	Крышка	1	К товару
14	739	Диск нажимной	1	К товару
15	-	Подшипник 1000909	1	К товару
16	17-73-52	Обойма	1	К товару
17	17-73-55	Тормозок	1	К товару
18	-	Болт М10-6g×22.58.019	8	Уточнить
19	3432 -	Шпонка Шпонка 3×6,5	2	К товару
20	700-32-2196	Штифт	2	К товару
21	700-58-2526	Кольцо	1	К товару
22	-	Манжета 1.2-35×58-1	1	Уточнить
23	700-30-2305	Гайка	1	К товару
24	17-73-35	Ось	1	К товару
25	-	Шайба 10 ОТ 65Г 09	7	Уточнить
26	-	Болт М10-6g×45.58.019	1	Уточнить
27	17-73-13 ¹	Крышка	1	К товару
28	700-31-2566	Шайба	1	К товару
29	-	Подшипник 208	1	К товару
30	73105	Крышка	1	К товару
31	353-05-1	Шайба	3	К товару
32	-	Шайба 8Т 65Г 09	5	Уточнить
33	-	Болт М8×25.88.35.019	3	Уточнить
34	17-73-66 ²	Втулка	1	К товару
35	735-01 ¹	Вал	1	К товару
36	7325	Палец стопорный	1	К товару
37	40235	Прокладка	1	К товару
38	73103	Крышка	1	К товару
39	17-73-20-1 ¹ 17-73-20-1-02 ¹	Корпус	1	Открыть 17-73-20-1 Открыть 17-73-20-1-02
40	379	Пробка	1	К товару
41	-	Болт М8×30.58.019	2	Уточнить
42	-	Болт М10×30.58.019	4	Уточнить
43	40954	Прокладка	1	К товару
44	-	Шайба 6Т 65Г 09	4	Уточнить
45	-	Болт М6-6g×14.88.35.019	4	Уточнить
46	17-73-58	Вилка	2	К товару
47	0516	Кнопка	1	К товару
¹ Заказывать комплект 17-73-112-02СП Корпус. ² Заказывать комплект 7324-01СП Вал.
