Кривошипно-шатунный механизм пускового двигателя на Т10М / Б10М

/
с НДС 22%

Описание

Каталог связан с товарами: 30 из 31 позиций ведут прямо в карточки запчастей.

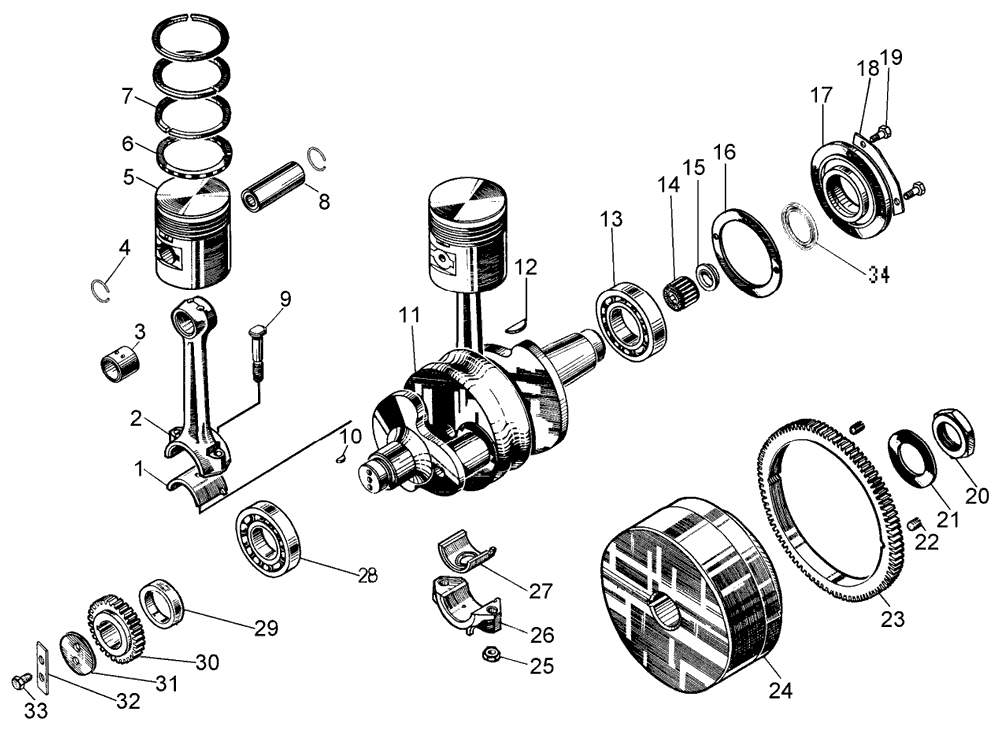

Кривошипно-шатунный механизм пускового двигателя на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар	Уточнить
1	А23.01-5403 ³	Вкладыш	2	К товару
2	03344 ¹	Шатун	1	К товару
3	03148	Втулка шатуна	1	К товару
4	17-03-29	Кольцо	4	К товару
5	17-03-27	Поршень	2	К товару
6	СТ-03351 ²	Кольцо поршневое маслосъемное	2	К товару
7	СТ-03350 ²	Кольцо поршневое компрессионное	6	К товару
8	03158 03158-1	Палец поршневой	2	Открыть 03158 Открыть 03158-1
9	03346 ¹	Болт шатунный	4	К товару
10	34126	Шпонка	1	К товару
11	03341	Вал коленчатый	1	К товару
12	3423	Шпонка	1	К товару
13	-	Подшипник 211АК	1	К товару
14	-	Подшипник 3К20х34х24,3Е 45804	1	К товару
15	03134	Заглушка	1	К товару
16	40301	Прокладка	1	К товару
17	17-03-23	Крышка	1	К товару
18	17-03-16	Пластина	2	К товару
19	-	Болт М6х16.58.019	4	Уточнить
20	03144	Гайка	1	К товару
21	31100	Шайба	1	К товару
22	-	Винт В.М8-8gх12.14Н	2	Уточнить
23	17-03-3	Венец маховика	1	К товару
24	17-03-2	Маховик	1	К товару
25	3082 ¹	Гайка	2	К товару
26	03345 ¹	Крышка шатуна	1	К товару
27	А23.01-5404 ³	Вкладыш	2	К товару
28	-	Подшипник 210АК	1	К товару
29	03174	Кольцо	1	К товару
30	03356	Шестерня	1	К товару
31	03142	Шайба	1	К товару
32	3199	Пластина стопорная	1	К товару
33	-	Болт М8x20.58.019	2	Уточнить
34	-	Манжета 1.2-55x80.1	1	Уточнить
¹ Заказывать комплектно 03740СП. ² Заказывать комплектно СТ-03712СП. ³ Заказывать комплектно А23.01-54-130сбП2Н.
