Гидросистема трубоукладчика на ТР20 и ТР12

/
с НДС 22%

Описание

Каталог связан с товарами: 55 из 66 позиций ведут прямо в карточки запчастей.

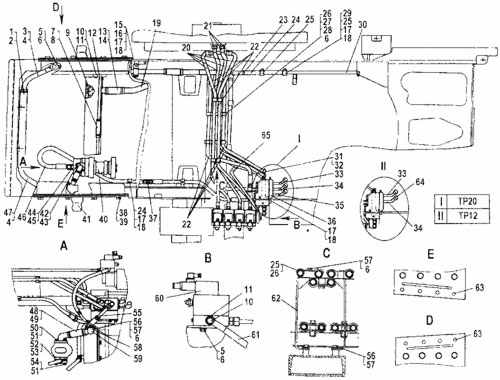

Гидросистема трубоукладчика ТР20 и ТР12
Поз.	Обозначение	Наименование	Кол-во	Товар	Уточнить
1	700-46-2141	Рукав	1	К товару
2	700-41-2223СП	Хомут	2	К товару
3	50-26-270СП	Труба	1	К товару
4	700-40-7341	Прокладка	2	К товару
5	М12-6gх30.58.019	Болт	6	Уточнить
6	12 0Т65Г 09	Шайба	25	Уточнить
7	700-40-3487	Рукав	1	К товару
8	700-41-2228СП	Хомут	4	К товару
9	50-26-395СП	Фильтр гидросистемы	1	К товару
10	Болт полый 700-41-3306		3	К товару
11	Кольцо 40910		10	К товару
12	50-26-273СП	Труба	2	К товару
13	700-40-5968	Рукав	2	К товару
14	18-26-320СП	Хомут	4	К товару
15	50-26-206	Скоба	1	К товару
16	50-26-207	Планка	1	К товару
17	М10-6gх20.58.019	Болт	9	Уточнить
18	10ОТ65Г09	Шайба	9	Уточнить
19	48-26-164	Труба	1	К товару
20	50-26-484-08СП; 50-26-484-09СП	Рукав 12	4	Открыть 50-26-484-08СП Открыть 50-26-484-09СП
21	700-41-2272СП	Тройник	4	К товару
22	50-26-485-10СП; 50-26-485-11СП	Рукав 16	5	Открыть 50-26-485-10СП Открыть 50-26-485-11СП
23	ММ-126Д; ММ-126Д-Т; ММ-126Д-Э	Датчик аварийного давления	1	Уточнить
24	50-26-485-04СП; 50-26-485-05СП	Рукав 16	1	Открыть 50-26-485-05СП Открыть 50-26-485-04СП
25	261115	Хомут	4	К товару
26	Прижим 50-60-230		12	К товару
27	42212	Муфточка	8	К товару
28	М12-6gх45.58.019	Болт	4	Уточнить
29	50-26-70	Переходник	2	К товару
30	48-28-228СП	Труба	1	К товару
31	48-26-257СП	Труба	1	К товару
32	700-40-6929	Прокладка	1	К товару
33	48-26-247-02СП	Рычаг	1	К товару
34	48-26-247-01СП	Рычаг	1	К товару
35	48-26-247СП	Рычаг	1	К товару
36	48-26-239СП; 48-26-239-01СП	Гидрораспределитель	1	Открыть 48-26-239-01СП Открыть 48-26-239СП
37	700-41-3567	Штуцер проходной	5	К товару
38	Болт М24х65.110.019		8	К товару
39	24Т 65Г 09	Шайба	8	Уточнить
40	48-26-86СП	Установка привода насоса	1	К товару
41	50-26-404-02СП	Баки гидросистемы	1	К товару
42	48-26-101	Патрубок	1	К товару
43	700-40-7790	Прокладка	1	К товару
44	700-41-3413	Штуцер	1	К товару
45	Кольцо 700-40-2135		1	К товару
46	50-26-485-06СП; 50-26-485-07СП	Рукав 16 Рукав	1	Открыть 50-26-485-06СП Открыть 50-26-485-07СП
47	50-26-271СП	Труба	1	К товару
48	700-46-2235	Рукав	1	К товару
49	37-26-139СП	Хомут	2	К товару
50	M8-6gx25.88.35.019	Болт	4	Уточнить
51	8Т 65Г 09	Шайба	6	Уточнить
52	Муфта 21-56-44		1	К товару
53	Кольцо 700-40-7415		1	К товару
54	700-28-2176	Болт	2	К товару
55	80-26-131СП	Труба	1	К товару
56	М12-6gх25.58.019	Болт	12	Уточнить
57	3135-1	Шайба	6	К товару
58	50-26-272СП	Пластина	2	К товару
59	50-26-258	Угольник	1	К товару
60	48-26-262СП	Гидроузел	1	К товару
61	48-26-264СП	Труба	1	К товару
62	48-26-265СП	Кронштейн	2	К товару
63	700-42-2401	Пробка	8	К товару
64	Рукоятка 13310СП		3	К товару
65	700-46-2165	Рукав	1	К товару
