Противовес крана ТР20 на ТР20 и ТР12

Противовес крана ТР20

/
с НДС 22%

Описание

Каталог связан с товарами: 16 из 19 позиций ведут прямо в карточки запчастей.

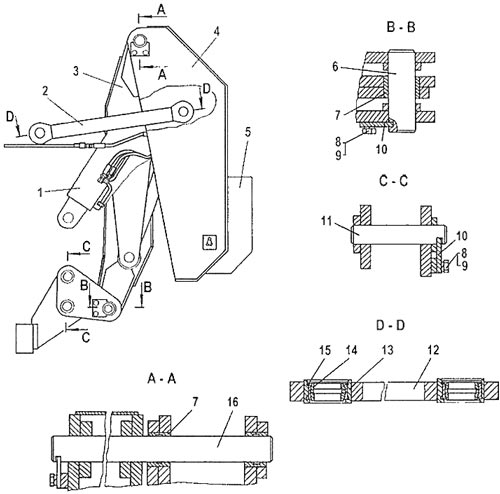

Противовес крана ТР20
Поз.	Обозначение	Наименование	Кол-во	Товар	Уточнить
1	Гидроцилиндр 50-50-225СП		2	К товару
1	50-50-185СП	Гидроцилиндр	2	К товару
2	71-53-178СП	Тяга	2	К товару
3	71-53-128СП	Рычаг	1	К товару
4	71-53-172СП	Рама	1	К товару
5	71-53-216СП	Груз	4	К товару
6	71-53-188-01	Ось	2	Открыть 71-53-188-01 Открыть 71-53-188
7	71-53-186	Втулка	6	К товару
8	М16-8gх30.58.019	Болт	20	Уточнить
9	Шайба 16 ОТ 65Г09		12	Уточнить
10	71-53-305	Планка	10	К товару
11	71-53-187	Ось	4	К товару
11	71-53-187-01	Ось	2	Открыть 71-53-187-01 Открыть 71-53-187
12	71-53-177СП	Тяга	2	К товару
13	80-52-127	Кольцо	2	К товару
14	80-52-128	Втулка	2	К товару
15	700-58-2533	Кольцо стопорное	2	К товару
16	71-53-11	Ось	2	К товару

Противовес ТР20

Каталог связан с товарами: 23 из 30 позиций ведут прямо в карточки запчастей.

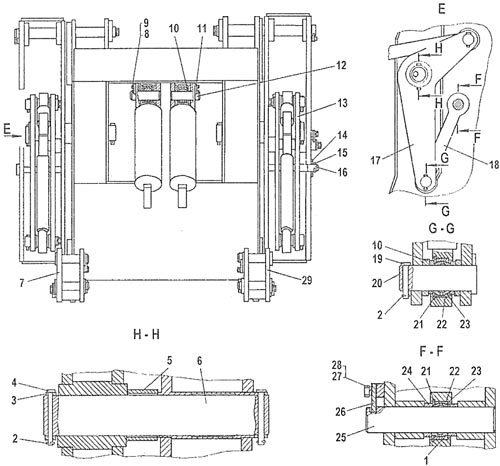

Противовес ТР20
Поз.	Обозначение	Наименование	Кол-во	Товар	Уточнить
1	71-53-177-01СП	Тяга	2	К товару
2	4x32.019	Шплинт	8	Уточнить
3	71-53-117	Кольцо	2	К товару
4	71-53-113	Палец	4	К товару
5	71-53-190	Втулка	2	К товару
6	71-53-194	Ось	2	К товару
7	71-53-171СП	Кронштейн	1	К товару
8	М10-6gх22.58.019	Болт	4	Уточнить
9	10 ОТ 65Г 09	Шайба	4	Уточнить
10	50-50-302	Кольцо	4	К товару
11	71-53-174	Пластина	2	К товару
12	71-53-187-01	Ось	2	Открыть 71-53-187-01 Открыть 71-53-187
13	71-53-173СП	Коромысло	1	К товару
14	71-53-286	Бонка	1	К товару
15	8x80.019	Шплинт	1	Уточнить
16	71-53-169СП	Стяжка	1	К товару
17	71-53-170СП	Коромысло	1	К товару
18	71-53-178-01СП	Тяга	1	К товару
19	71-53-116	Палец	4	К товару
20	71-53-118	Палец	4	К товару
21	Кольцо стопорное 700-58-2533		2	К товару
22	80-52-127	Кольцо	2	К товару
23	80-52-128	Втулка	2	К товару
24	71-53-191-01	Кольцо	4	К товару
25	71-53-188	Ось	2	К товару
26	71-53-305	Планка	10	К товару
27	М16-8gх30.58.019	Болт	20	Уточнить
28	16 ОТ 65Г 09	Шайба	20	Уточнить
29	71-53-176СП	Кронштейн	1	К товару
